38、物联网安全物理环境与区域边界测评
Categories:
2 分钟阅读
定位：物联网系统的架构认知与安全物理环境、安全区域边界两个扩展要求层面的核查要点。 配套：39、物联网信息系统确定（先判断是否属于物联网系统，再看本文）； 通用层面要求见 17、加固方案总纲； 高风险口径：22、高风险判定指引与加固对照表。 适用：GB/T 22239-2019 物联网安全扩展要求（安全物理环境-感知节点设备物理防护、安全区域边界-接入控制与入侵防范）。
使用说明：
- 本文所有命令均为只读取证命令，不修改配置、不重启服务、不执行清除类操作；确需变更由被测单位运维方在授权下实施。
- 命令回显本身即证据，须连同命令行一起截图；示例中的地址、账户、路径均为演示值，现场须替换为真实取证结果，并对个人信息与内网管理地址脱敏后再入报告。
- 命令不存在或输出与示例差异较大时，先确认产品版本与部署形态（物理机/虚拟机/容器/集群），再换用等效命令或转入配置文件、管理控制台取证，不得据命令缺失直接判不符合。
- 文中「默认」「一般」等表述均为初判倾向，须经上机核查 + 访谈 + 配置/制度核对三方印证后定论，并在报告中写明取证来源。
不适用标识说明：
- 使用
【不适用】明确标记现场可判定为不适用的控制点，并写明判定依据与承载该能力的上位组件。- 依据 GB/T 28448-2019「按测评对象实际承载功能与数据处理范围判定」原则：控制能力由上层应用、统一认证平台、前置代理、堡垒机、日志审计系统、虚拟化平台或云托管平台承载时，应注明测评单元边界后判定不适用或转由上位组件核查，不得机械按缺失判不符合。
- 产品版本确实不提供该能力（如设备无可信根、社区版无审计模块）时，须核查替代措施并按替代措施的实际效果定档，不得直接判不适用。

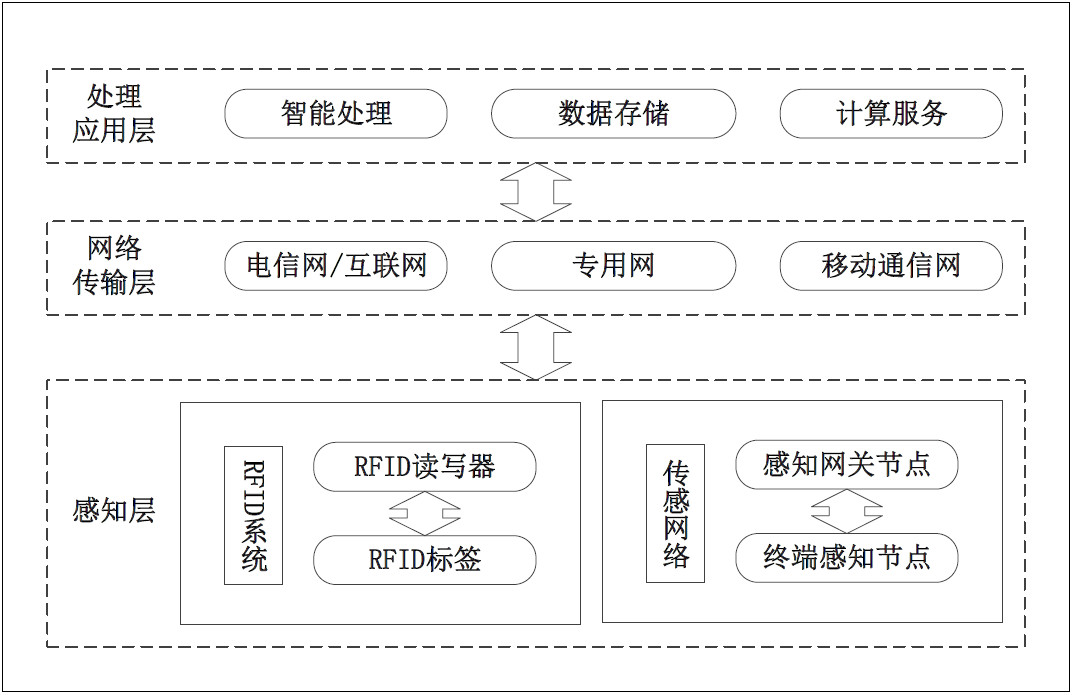

一、物联网系统架构与测评对象识别
- **感知层：**包括传感器节点和传感网网关节点，或 RFID 标签和 RFID 读写器，同时也包括这些感知设备及传感网网关、RFID 标签与阅读器之间的短距离通信（通常为无线）部分，该层面主要利用 RFID、传感器、二维码等随时随地获取物体的信息。
- **解读：**由各种传感器网关和传感器构成、包括有二氧化碳浓度传感器、二维码标签、湿度传感器、摄像头、RFID 标签和读写器、GPS等感知终端。感知层的作用就像人的视觉、触觉、味觉、听觉一样，它是物联网获取识别物体、采集信息的来源，主要功能是识别物体、采集信息。
- **网络传输层：包括将这些感知数据远距离传输到处理中心的网络，包括互联网、移动网、私有网络、无线和有线通信网和云计算平台等，以及几种不同网络的融合，**网络层就相当于人的大脑和神经中枢，主要负责传递和处理感知层获取的信息，并实时准确地传递出去；
- **解读：**物联网中的网络层通常不仅限于一种网络，而是由多种网络组合而成。物联网涉及到大量的设备和传感器，这些设备可能使用不同的通信技术和协议进行连接和交互。物联网的网络层可以包括有线网络（如以太网）、无线网络（如Wi-Fi、蓝牙、Zigbee、LoRaWAN）、传感器网络（如传感器融合网络）以及移动通信网络（如2G、3G、4G、5G）等。因此，物联网的网络层通常是由多种不同类型的网络组合而成，以满足不同设备之间的通信和互联需求，并提供可靠的数据传输和处理能力。
- **处理应用层：**包括对感知数据进行存储与智能处理的平台，并对业务应用终端提供服务（主要把感知层的得到的信息进行处理，实现智能化识别、定位、跟踪、监控和管理等实际应用）。对大型物联网来说，处理应用层一般是云计算平台和业务应用终端设备。
常见的物联网系统有：智慧小区安防系统、智慧燃气系统、电子价签物联网系统、电梯物联网监控系统、建筑消防设施物联网监控系统、智慧水表系统、智慧景区旅游服务物联网系统、大型医用影像设备运维管理系统和大型医用设备使用监督管理平台等；
1.1 系统架构举例

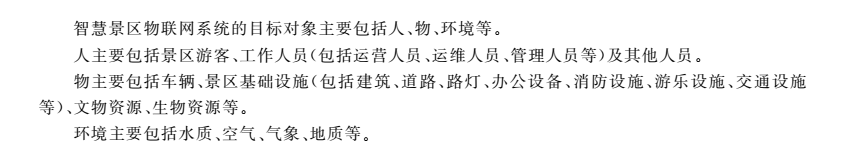

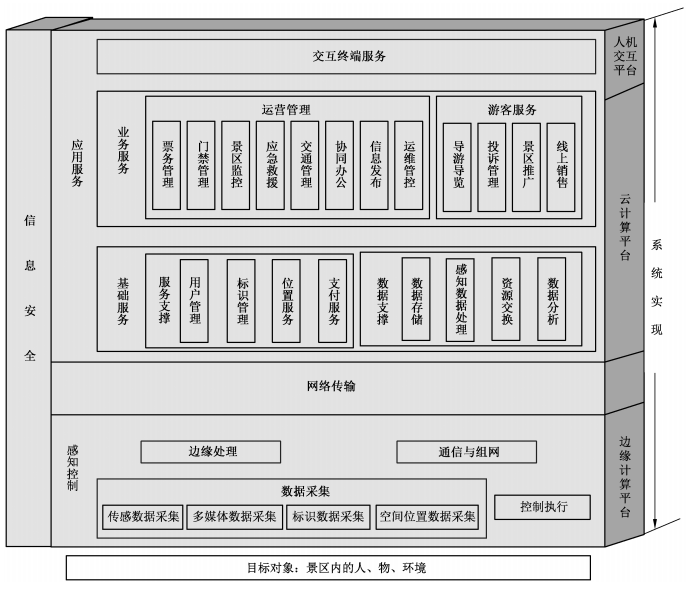

例一、智慧景区旅游服务物联网系统

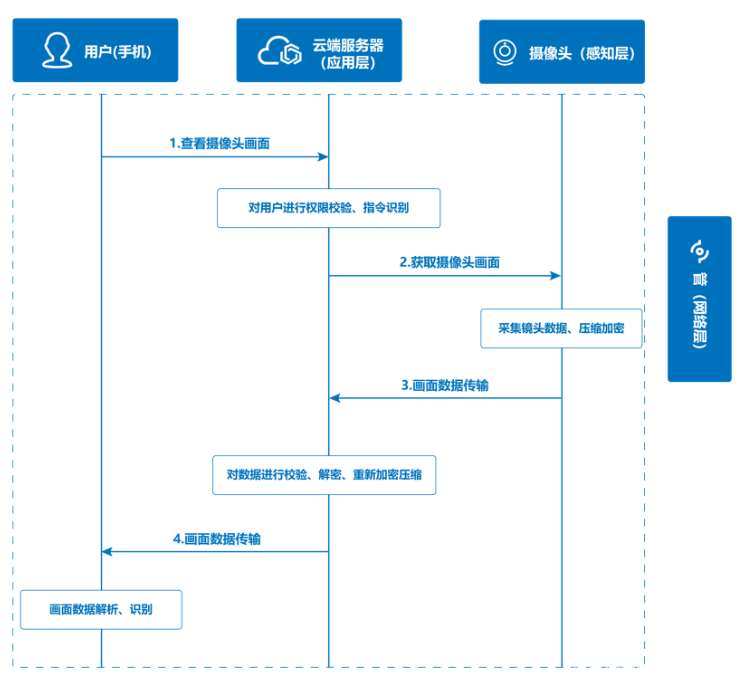

例二、家用智能摄像机
1）过手机的APP远程访问家里的摄像机，查看家里的情况，并将视频实时上传到云上。在这个过程中，物联网模型由用户（手机）、云端服务器、摄像头、传输系统四元素组成；
2）摄像头属于物联网中的感知层，进行现实世界的视频数据采集；云端则为物联网的应用层，汇聚、处理、分析摄像头传输回来的视频数据等，并与用户进行信息交互。在这个模型中，为摄像头与云端提供数据传输管道的设备，均属于网络层。

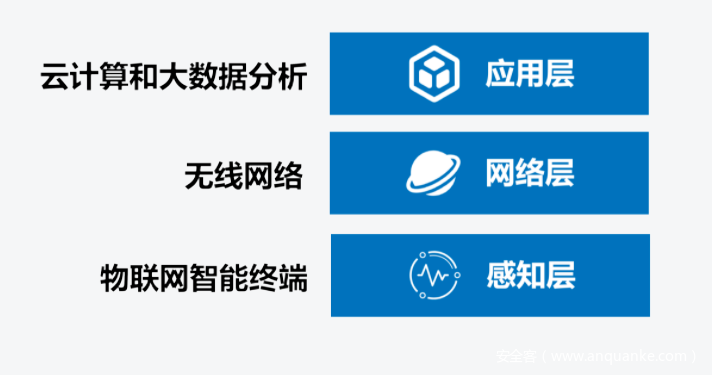

1.2 物联网延伸：端 / 管 / 云
物联网通常由3层架构组成，由下到上依次为感知层、网络层、应用层。通俗的来讲，分为端、管、云三部分：
- **端指的是终端。**物联网终端实现数据信息采集，属于物联网的感知层；
- **管指的是管道。**所有为物联网提供数据传输的设备、系统都属于管道；
- **云是大数据处理的中枢，**提供面向用户的设备管理和数据汇聚等功能。
视频监控中所提到的智能视频技术主要是指：“自动的分析和抽取视频源中的关键信息。”如果把摄像机看作人的眼睛，而智能视频系统或设备则可以看作人的大脑。
传统的视频监控系统缺乏智能，在很大程度上依赖于人的判断。然而，人类有着自身难以克服的弱点，比如：(1)人力有限，人的反应与处理速度有限，导致我们在指定的时间内能够进行监视的地点有限。这也就意味着各个被监控点并非每时每刻都处于监控当中。(2)人并非一个可以完全信赖的观察者，无论是在观看实时的视频流还是在观看录像回放的时候，由于自身生理上的弱点，我们经常无法察觉安全威胁，从而导致漏报现象的发生。
智能视频技术可以在很多地方得到应用。比如：
(1)高级视频移动侦测：在复杂的天气环境中(例如雨雪、大雾、大风等)精确地侦测和识别单个物体或多个物体的运动情况，包括运动方向、运动特征等。
(2)物体追踪：侦测到移动物体之后，根据物体的运动情况，自动发送PTZ控制指令，使摄像机能够自动跟踪物体，在物体超出该摄像机监控范围之后，自动通知物体所在区域的摄像机继续进行追踪。
(3)人物面部识别：自动识别人物的脸部特征，并通过与数据库档案进行比较来识别或验证人物的身份。此类应用又可以细分为“合作型”和“非合作型”两大类。“合作型”应用需要被监控者在摄像机前停留一段时间，通常与门禁系统配合使用。“非合作型”则可以在人群中识别出特定的个体，此类应用可以在机场、火车站、体育场馆等安防应用场景中发挥很大的作用。
(4)车辆识别：识别车辆的形状、颜色、车牌号码等特征，并反馈给监控者。此类应用可以用在被盗车辆追踪等场景中。
(5)非法滞留：当一个物体(如箱子、包裹、车辆、人物等)在敏感区域停留的时间过长，或超过了预定义的时间长度就产生报警。典型应用场景包括机场、火车站、地铁站等。
(6)交通流量控制：用于在公路上监视交通情况，例如统计通过的车数、平均车速、是否有非法停靠、是否有故障车辆等等。
二、安全物理环境
对应控制点：GB/T 22239-2019 8.1.1 安全物理环境（通用要求）+ 8.4.1 物联网安全扩展要求之安全物理环境
判定要点：物联网系统的物理环境核查须同时覆盖通用要求 8.1.1 与扩展要求 8.4.1；感知节点多部署于无人值守区域，应重点核查防物理破坏、环境状态正确反映、防强干扰与阻挡屏蔽、关键节点电力供应四项 → 四项均有措施与证据为符合；部分满足（如有关键节点 UPS 但无防破坏措施）→ 部分符合；无任何防护措施 → 不符合。
取证要求：感知节点部署环境现场照片、防挤压/防强振动措施说明、温湿度与干扰环境评估材料、关键节点供电与 UPS 配置、验收文档、巡检记录。
2.1 感知节点设备物理防护
对应控制点：GB/T 22239-2019 8.4.1.1 感知节点设备物理防护 a)~d)
判定要点：a) 物理环境不对感知节点造成挤压、强振动等破坏；b) 所处环境能正确反映环境状态（如温湿度传感器不得置于阳光直射区）；c) 所处环境不对正常工作造成强干扰、阻挡屏蔽等影响；d) 关键感知节点具备可长时间工作的电力供应（关键网关节点具备持久稳定供电能力）→ 四项均满足为符合；缺其中一至两项 → 部分符合；感知节点暴露于可被任意破坏且无供电保障的环境 → 不符合。
取证要求：节点部署位置照片与清单、安装规范与验收文档、环境干扰评估、供电方式与 UPS 或双路市电证明、定期巡视记录。
关键感知节点设备部署于可被任意人员接触、破坏的开放环境且无防挤压、防强振动措施，或关键节点无持续电力供应（断电即失效）时，按高风险线索记录；节点所处环境导致采集数据失真（如温湿度传感器置于阳光直射区）同样记录为高风险线索。
判定口径详见 22、高风险判定指引与加固对照表。
a) 感知节点设备所处的物理环境应不对感知节点设备造成物理破坏，如挤压、强振动
理解解读：
1）感知节点设备就是对周围物和环境进行信息采集的设备，在通过5G网络、移动网络、专网等传给上一级网络节点，在物理防护上，这些设备所处的环境应该不对其造成物理破坏，使其无法进行信息的收集和传输，当然有一些损坏是无法预期的，但是起码在短时间内安全的。
b) 感知节点设备在工作状态所处物理环境应能正确反映环境状态（如温湿度传感器不能安装在阳光直射区域）
理解解读：
1）感知节点设备所收集的信息，不应该受到周围环境的太大影响，尤其是温度传感设备，例如收集室内温度传感器不能安在窗户边上，避免阳光直射对其造成太大的影响，再比如收集空气质量信息的传感器，就不可以安装在烟筒附近等等。
c) 感知节点设备在工作状态所处物理环境应不对感知节点设备的正常工作造成影响，如强干扰、阻挡屏蔽等
理解解读：
这一项与上一项类似，就是换成了在收集电磁一类的容易受到干扰的信息时，避免受到周围环境的影响，应该避免此类感知节点安装在强电、强磁或者具有屏蔽作用的环境里。
d) 关键感知节点设备应具有可供长时间工作的电力供应（关键网关节点设备应具有持久稳定的电力供应能力）
理解解读：
这一项检查是否设置了双线路供电，一般都是市电双线路，其次检查是否配备了UPS系统，保证在断电的情况下可以持续供电到电力恢复。
三、安全区域边界
对应控制点：GB/T 22239-2019 8.1.3 安全区域边界（8.1.3.1 边界防护 a)~e)、8.1.3.2 访问控制 a)~c)、8.1.3.3 入侵防范 a)b)、8.1.3.4 恶意代码和垃圾邮件防范、8.1.3.5 安全审计 a)b)、8.1.3.6 可信验证）+ 8.4.2 物联网安全扩展要求之安全区域边界
判定要点：须同时核查通用要求 8.1.3 六个控制点与扩展要求 8.4.2；重点为感知节点接入授权控制、与感知/网关节点通信的目标地址限制、边界访问控制策略与入侵防范措施 → 均有技术措施并可实测拦截为符合；仅有部分措施（如有边界防火墙但未做节点接入授权）→ 部分符合；感知节点可任意接入且无通信目标地址限制 → 不符合（高风险）。
取证要求：接入授权机制配置（白名单、IP-MAC 绑定、证书、唯一编码）、通信目标地址限制策略、边界设备策略截图、渗透测试或绕过尝试记录、VLAN 或独立组网拓扑、告警与处置记录。
感知节点可任意接入网络且无授权控制，或与感知/网关节点通信的目标地址无任何限制（节点被攻陷后可参与 DDoS 或作为攻击跳板），按《高风险判定指引》可直接判高风险；物联网系统与办公网、生产网之间无边界隔离措施时同样按高风险处理。
判定口径详见 22、高风险判定指引与加固对照表。
3.1 接入控制
对应控制点：GB/T 22239-2019 8.4.2.1 接入控制（应保证只有授权的感知节点可以接入）
判定要点：应保证只有授权的感知节点可以接入：核查是否采用节点身份鉴别、唯一编码、白名单、IP-MAC 绑定、证书或物联网安全网关准入等措施，并实测能否绕过 → 有措施且实测无法绕过为符合；有措施但可绕过或覆盖不全 → 部分符合；无任何接入授权控制 → 不符合（高风险）。
取证要求：接入控制机制配置截图、授权节点清单、白名单或绑定表导出、绕过尝试与渗透测试记录、物联网网关准入策略、访谈纪要。
感知节点接入无任何身份鉴别与授权机制（无白名单、无 IP-MAC 绑定、无证书、无唯一编码校验），实测可仿冒节点接入并上报虚假数据时，按《高风险判定指引》可直接判高风险。
判定口径详见 22、高风险判定指引与加固对照表。
a) 应保证只有授权的感知节点可以接入
理解解读：
1）物联网的接入方式包括4G/5G、WiFi、蓝牙、NB-IOT等，安全技术包括认证、授权、加密连接等（安全设备有物联网安全网关）。
2）保证授权用户接入一般采用的方法有IP-Mac地址绑定、白名单等，查看物联网系统是否采取了相关措施，或通过对设备提取安全标识，对设备进行准入控制，能够及时发现非法设备接入，并可远程控制是否允许执行网络通信等措施。
注：NB-IOT是一种低功耗广域物联网（LPWA）技术，旨在支持大规模的低功耗设备连接和长距离通信。它是3GPP组织定义的一种标准，属于蜂窝网络技术之一。以下是关于NB-IoT的一些特点和优势：
- 低功耗：NB-IoT 设备采用低功耗设计，可以实现长时间的电池寿命，通常可达数年级别。
- 高覆盖范围：NB-IoT 可以在广域范围内提供广阔的覆盖，适用于在城市、农村和室内等各种环境中使用。
- 窄带宽：NB-IoT 采用窄带信道，可以在较小的带宽资源上支持大规模的设备连接，从而提高了网络的容量和效率。
- 较低的部署成本：由于NB-IoT利用现有的蜂窝网络基础设施，因此可以将其快速部署到现有的基站中，使得整体的部署成本相对较低。
- 多连接密度：NB-IoT 支持高密度的设备连接，能够同时处理大量的连接请求，这使得它非常适合支持物联网应用中数量众多的智能设备。
- 安全性和可靠性：NB-IoT 提供了安全和可靠的通信，采用加密和身份验证等技术来保护数据和设备的安全。
3.2 入侵防范
对应控制点：GB/T 22239-2019 8.4.2.2 入侵防范 a)b)（限制与感知节点、网关节点通信的目标地址）
判定要点：a) 应能够限制与感知节点通信的目标地址，避免对陌生地址的攻击行为；b) 应能够限制与网关节点通信的目标地址 → 两项均已限制并可实测拦截为符合；仅限制其一或策略粒度不足 → 部分符合；节点通信目标地址无任何限制（被攻陷后可参与 DDoS 或作为跳板）→ 不符合（高风险）。
取证要求：感知节点与网关节点的通信目标地址限制策略配置、边界设备 ACL 或物联网网关策略截图、实测拦截记录、拓扑与流量走向说明。
感知节点或网关节点的通信目标地址未做任何限制，节点被攻陷后可对外发起攻击或作为跳板，属高风险；物联网网关未部署入侵防范措施且直接连通互联网时按高风险处理。
判定口径详见 22、高风险判定指引与加固对照表。
a) 应能够限制与感知节点通信的目标地址，以避免对陌生地址的攻击行为
理解解读：
1）一般部署下一代防火墙或者物联网安全网关，且配置合理（通过采集流量数据，支持对网络行为进行监控，发现异常网络行为，如访问未知IP、网址或异常业务流等现象，自动发出报警或报警并拦截），或者有类似功能的设备、组件、协议等来实现，如果对这些节点进行单独组网或者划分VLAN也是可以的。
b) 应能够限制与网关节点通信的目标地址，以避免对陌生地址的攻击行为
理解解读：
一般部署下一代防火墙或者物联网安全网关，且配置合理（支持终端网络隔离保护功能，基于网络底层，对内网直接的服务访问进行隔离阻断），或者有类似功能的设备、组件、协议等来实现，如果对这些节点进行单独组网或者划分VLAN也是可以的。

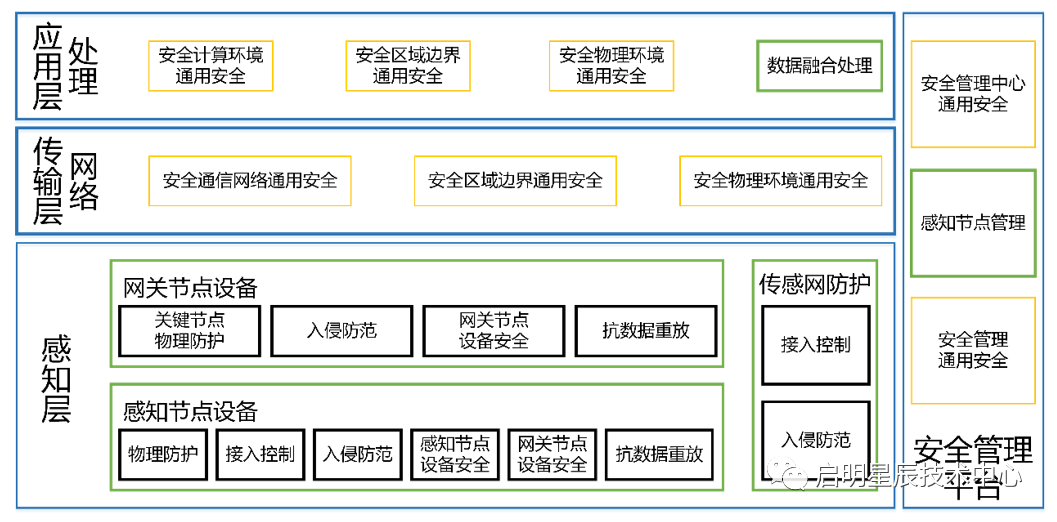

四、安全防护方案
01、物联网等保2.0安全防护方案设计应以“一个中心、三重防护”为核心指导思想，构建集识别、防护、检测、响应于一体的综合、立体的安全保障体系（一般网络层和传输层按照等级保护通用要求进行安全防护，主要考虑感知层安全防护）。
02、 物联网感知层、网络传输层和处理应用层的三层架构进行物联网综合安全防护设计；

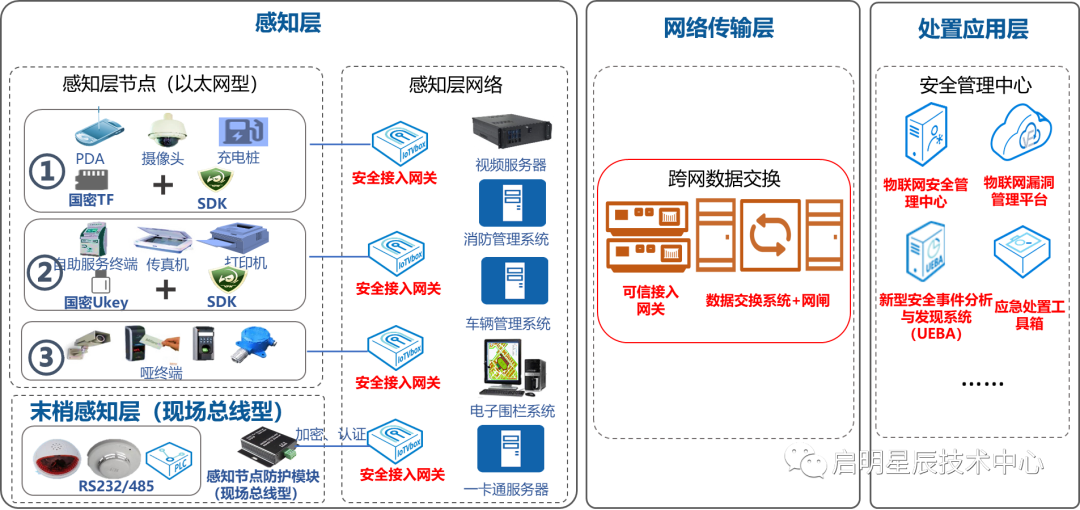

4.1 感知层安全
物联网感知层主要建设内容包括感知终端物理防护，感知终端接入控制，感知层入侵防范，感知节点设备和网关设备身份鉴别、访问控制、安全基线、抗数据重放和运维管理等。
以太网型中①②部分终端具有智能系统以及标准TF接口或USB接口，植入安全定制APP，加配国密TF卡或USBkey卡，实现安全认证、传输加密；③部分终端是不具备驻留程序的哑终端，对于这部分终端通过设备指纹识别、协议白名单和行为分析等技术手段，解决感知层访问控制、安全准入、自适应攻击防范等的问题。
现场总线型在每个末梢感知节点前端部署感知节点防护模块（现场总线型），与网络传输层可信接入网关对称部署，二者建立安全加密隧道，采集现场总线型设备指纹，依据设备指纹对其身份进行鉴别，实现对非法接入行为实时告警与阻断功能。
4.2 网络传输层安全
网络传输层是物联网的传输层，承担信息传输的工作，支撑信息、数据与指令在感知层和处理应用层之间的传输，并为各类应用提供服务接口，是实现物联网信息服务的基础。
网络传输层的安全可以由跨网数据交换方案来实现。跨网数据交换方案由可信安全防护网关、数据交换系统和网闸等组成。
可信接入网关对跨网访问的用户实施身份认证和访问控制，同时实现针对服务的攻击防护和行为审计等功能，防止服务访问过程中的身份假冒、越权访问及远程网络攻击。数据交换系统与网闸配合使用，能满足各种复杂、异构的海量数据交换业务需求，实现与业务系统的无缝衔接；又能监控整个交换过程，实现整个交换过程的机密、完整、可控、可用、可追溯。
4.3 处理应用层安全
物联网应用层安全主要由物联网安全管理中心、物联网漏洞管理平台、新型网络安全事件分析与发现系统、安全检查工具箱等设备组成。
（1）物联网安全管理平台，能够对物联网侧感知节点安全接入模块、感知节点安全接入网关进行安全策略配置管理与状态监控，实现对物联网安全事件的告警和应急响应功能。
（2）物联网漏洞管理平台，能够对物联网漏洞进行预警并动态调用扫描引擎对物联网设备的脆弱性进行评估管理，并对资源漏洞信息进行统一关联、展现和告警，使得管理人员可以有效地跟踪漏洞生命周期，实现漏洞全生命周期的可视、可控和可管。
（3）新型网络安全事件分析与发现系统（UEBA），利用大数据、机器学习等技术，提供用户画像、实体对象画像，集成威胁情报数据，对用户和实体对象行为建立正常基线和监测对基线的偏离，可持续监测调整风险等级。
（4）应急处置工具箱包含了通常应急处置过程中用到的绝大部分工具，包括信息收集类（Nmap、Wireshark等）、日常安全检查类（webshell检测、恶意代码发现、漏洞扫描等）、安全加固类（系统加固、软件服务加固等）、电子取证类（内存取证分析、日志提取等）等一系列应急工具，同时也覆盖到了Windows、Unix以及Linux各操作系统平台。

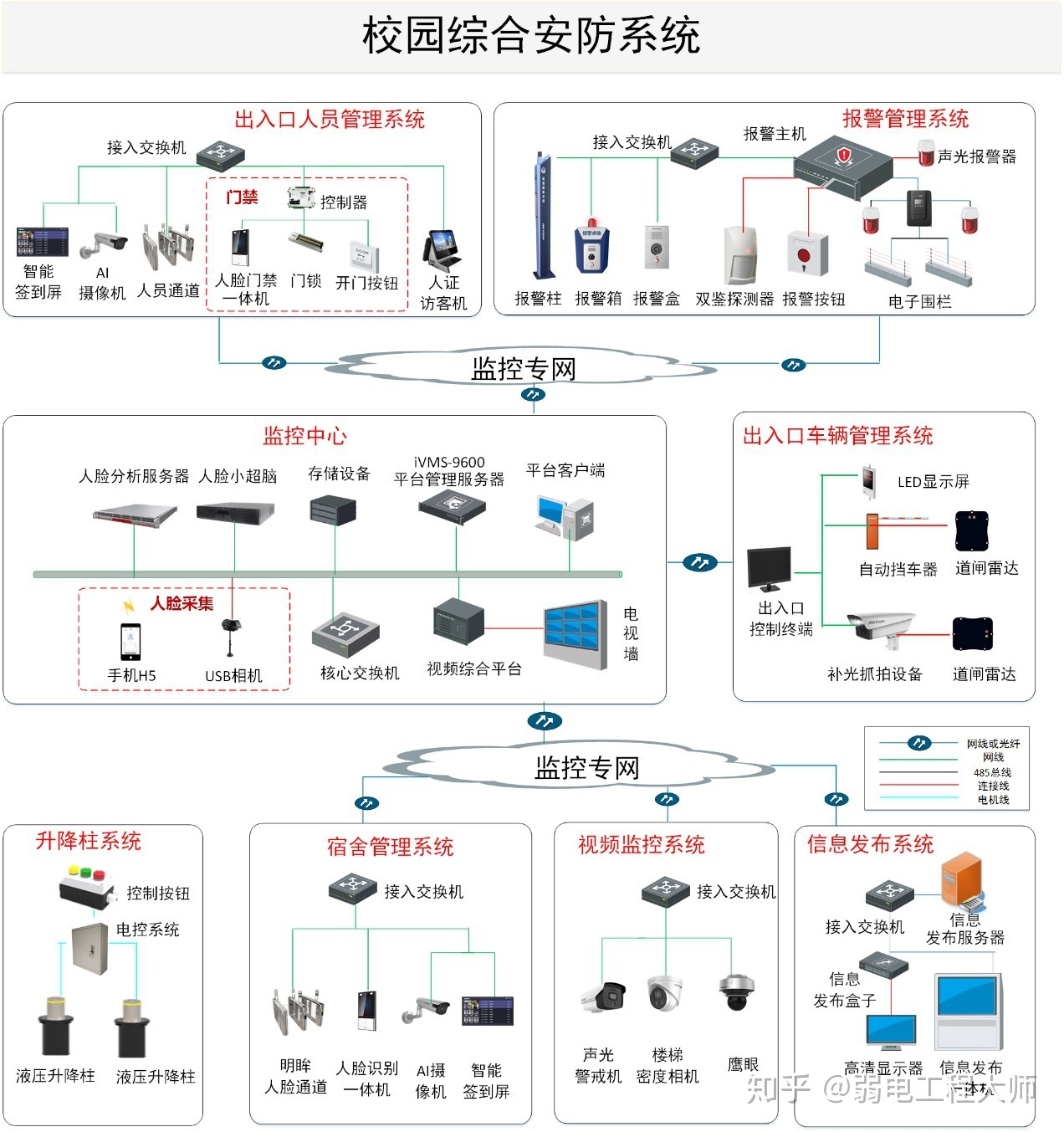

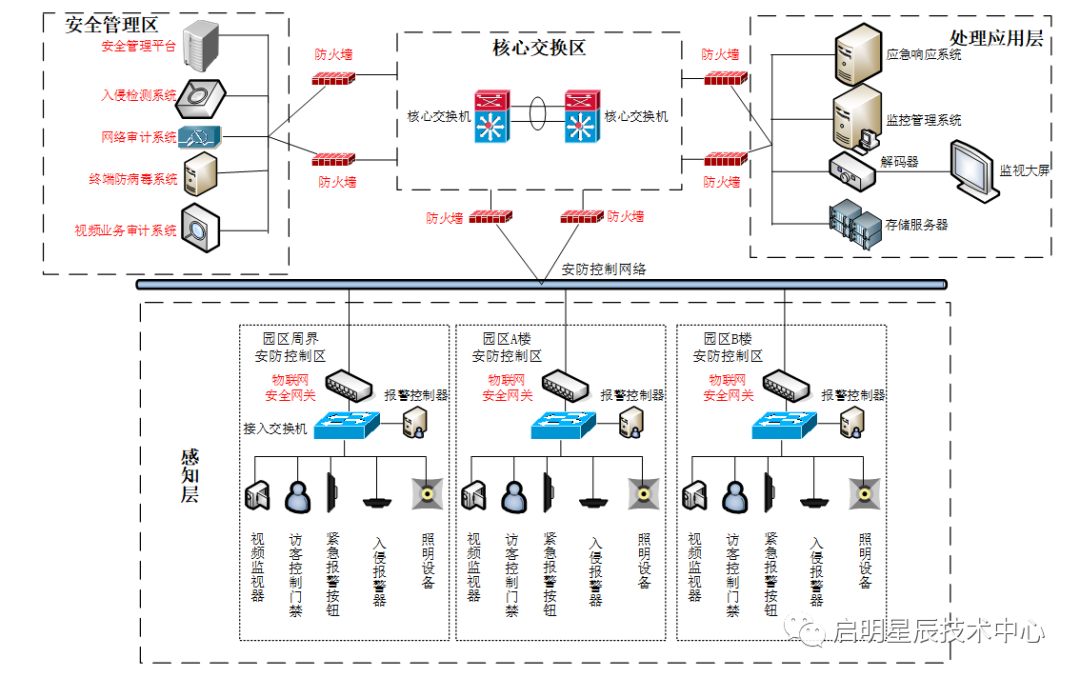

五、某园区物联网安防实例
六、测评实施要点与常见不符合项
6.1 实施要点
- 先定性，后核查——先用 39 号 的三条判据确认被测系统确属物联网，再适用扩展要求；
- 分层取证——感知层（节点/网关）、网络传输层、处理应用层各取一类对象， 避免只测"云"侧平台而漏掉感知节点；
- 物理环境要现场走查——a)~c) 三项必须到点位实地查看（安装位置、遮挡、强电强磁源）， 仅凭访谈不能判符合；
- 供电看双路 + UPS——d) 项核查市电双路供电与 UPS 续航，关键网关节点优先；
- 接入控制看准入措施——IP-MAC 绑定、白名单、设备指纹/安全标识准入，并且要能发现并阻断非法接入， 仅有台账而无技术手段按部分符合处理；
- 入侵防范看目标地址限制的实际生效——下一代防火墙/物联网安全网关的策略是否真的限制了 感知节点与网关节点的对外通信目标，而非"部署了但策略全放通"。
6.2 常见不符合项
| 不符合情形 | 出现频率 | 整改要点 |
|---|---|---|
| 感知节点安装在易受挤压/振动/阳光直射/强电磁干扰位置 | 高 | 调整点位或加装防护装置 |
| 关键网关节点单路供电、无 UPS | 高 | 双路市电 + UPS，续航满足业务连续性要求 |
| 感知节点可随意接入（无准入、无绑定、无设备指纹） | 最高 | 部署物联网安全网关，启用准入与阻断 |
| 节点可访问任意外网地址（未限制通信目标） | 高 | 配置目标地址白名单，或单独组网/VLAN 隔离 |
| 感知节点使用默认口令（摄像头/网关尤甚） | 最高 | 改密 + 台账化，参见 00常见设备默认账号口令核查核查 |
| 只测评了云平台，未覆盖感知层与网关节点 | 高 | 按三层架构分别选取测评对象 |
测评项对照表
| 控制点 | 判定要点（物联网扩展要求） |
|---|---|
| 感知节点设备物理防护 a) | 现场走查：无挤压、强振动等物理破坏风险 |
| 感知节点设备物理防护 b) | 安装位置能正确反映环境状态（温湿度传感器避开阳光直射/烟囱等） |
| 感知节点设备物理防护 c) | 避开强电、强磁、屏蔽环境 |
| 感知节点设备物理防护 d) | 关键节点/网关节点双路供电 + UPS |
| 接入控制 a) | IP-MAC 绑定、白名单、设备指纹/安全标识准入，且能发现并阻断非法接入 |
| 入侵防范 a) | 限制感知节点的通信目标地址（防火墙/物联网安全网关/独立组网） |
| 入侵防范 b) | 限制网关节点的通信目标地址（同上，并做终端网络隔离） |
参考依据
- GB/T 22239-2019《信息安全技术 网络安全等级保护基本要求》（8.1.1 安全物理环境、8.1.3 安全区域边界（通用要求）+ 8.4.1、8.4.2（物联网安全扩展要求））：http://openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=BAFB47E8874764186BDB7865E8344DAF
- GB/T 28448-2019《信息安全技术 网络安全等级保护测评要求》（测评对象边界认定、单元测评实施与结果判定：符合/部分符合/不符合/不适用）：http://openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=7E736CDF4502B6FF1258DD250AA3EC8C
- GB/T 22240-2020《信息安全技术 网络安全等级保护定级指南》、GB/T 25070-2019《安全设计技术要求》、GB/T 28449-2018《测评过程指南》，可在全国标准信息公共服务平台检索：http://openstd.samr.gov.cn/bzgk/gb/
- 《网络安全等级保护测评高风险判定指引》（中关村信息安全测评联盟团体标准）——高风险情形判定口径，站内对照表：22、高风险判定指引与加固对照表
- 命令核验说明：本文条款号与测评项表述以 GB/T 22239-2019 第三级物联网安全扩展要求（8.4.1.1 感知节点设备物理防护 a)~d)、8.4.2.1 接入控制、8.4.2.2 入侵防范 a)b)、8.4.3 安全计算环境、8.4.4 安全运维管理）核验（核验日期 2026-09-02）。三处须留意：① 物联网扩展要求与通用要求叠加适用而非替代，现场常见错误是只测 8.4 而漏测 8.1.1/8.1.3，或反之；② 感知节点（摄像头、传感器、RFID 读写器、门禁读卡器）与网关节点（物联网关、汇聚服务器、NVR）的能力差异极大，多数低端节点不具备本地配置界面，接入控制与目标地址限制须在网关或边界设备侧取证，并注明测评单元边界；③ 判定前须先完成「物联网信息系统确定」（三条判据同时满足），否则 8.4 整章不适用，详见配套篇。
